勾花网的编织工艺会影响其使用寿命吗？

勾花网凭借灵活的菱形网孔结构，大量用于边坡防护、运动场围挡、厂区隔离等场景，很多采购选型时重点查看钢丝材质与表面防腐涂层，容易忽略编织成型方式带来的长期使用差异。不同编织手法会改变网丝节点的咬合形态，在持续外力、昼夜温差以及潮湿环境的长期作用下，网体损耗速度会产生明显区别，甄特护栏经手大量不同工艺的勾花网供货项目，结合现场使用状态分析编织工艺和使用寿命之间的关联。

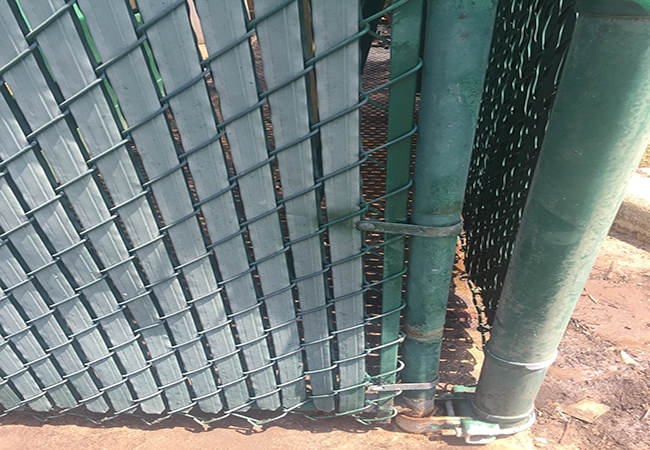

（勾花网效果图）

一、编织节点结构带来的受力损耗差别

1. 常规普通机织勾花网，金属丝互相穿插勾连，节点没有额外锁扣结构，受到外力拉扯时网孔会产生滑移，长期反复受力后，勾接位置持续摩擦，慢慢出现金属减薄现象。

2. 预弯锁扣式编织，钢丝在交织前预先完成折弯，网丝之间扣合紧实，在同等拉力条件下，网片变形幅度相比普通机织减少约两成，节点之间的摩擦频次随之下降。

3. 现场手工编织勾花网，网片松紧依靠作业人员操作把控，一卷 30 米网片内不同区段松紧度存在偏差，受力集中在张力偏大的节点，局部位置损耗速度会加快。

4. 双边锁合编织工艺，网片两侧边缘和网内菱形节点都做锁丝处理，外力可以分散到更多点位，单点承受的荷载降低，减少局部断丝的可能性。

二、不同编织工艺适配的丝径区间对比

1. 现场手工编织适合 1.4 毫米至 3.6 毫米的钢丝，丝径超过 3.6 毫米之后，人工弯折难度上升，节点容易出现虚扣，受到荷载后容易脱扣，不适用于长期承重场景。

2. 全自动设备编织可以加工 1.8 毫米至 5.5 毫米钢丝，粗丝编织时节点咬合状态稳定，搭配合适丝径的网片，能够延缓老化进程。

3. 预弯锁扣编织更适合 2.2 毫米以上钢丝，细规格钢丝做预弯加工容易积攒金属应力，反复形变之后弯折点位更容易断裂。

4. 简易小型设备编织大多适配 1.8 毫米以内细丝，这类网片节点咬合力度偏弱，多用于短期临时围挡场景。

三、编织工序顺序对防腐保护层的影响

1. 先编织再热镀锌的勾花网，编织加工阶段钢丝相互摩擦，节点处镀锌层产生划痕，潮湿环境下划痕位置会先发生锈蚀。

2. 钢丝预先镀锌之后再编织，加工折弯动作会磨损表层镀锌层，对比成型之后整体浸塑的产品，节点防护层受损范围更大。

3. 编织成型后整体浸塑的勾花网，网片全部加工完成再包裹塑料层，可以覆盖编织节点产生的细微磨损，减少金属直接接触水汽。

4. 工地现场就地编织的勾花网，编织操作会破坏钢丝原有防护层，受损位置缺少保护层遮挡，露天环境下锈蚀扩散速度更快。

四、编织加工细节缺陷带来的长期损耗问题

1. 设备调试不到位产出的网片，会存在漏勾节点，一卷 30 米网片内可能出现 6 到 10 处漏勾点位，后期破损往往从这些位置开始延伸。

2. 手工编织容易留存尖锐外露丝头，丝头持续剐蹭相邻网丝，长时间使用会磨薄周边钢丝截面，逐步形成断丝。

3. 锁边工序不到位的网片，网片边缘锁结点分布稀疏，每米锁结点少于 10 个，网边容易散开，破损沿着边缘向网片中间扩展。

4. 编织过程张力不均匀的网片，部分网孔被过度拉伸，钢丝内部留存应力，在冷热交替环境中，弯折位置更容易出现断裂。

编织工艺不是决定勾花网使用年限的唯一要素，它会和钢丝材质、表面防护方式、现场荷载环境共同影响网体老化节奏。在材质与防腐条件保持一致的前提下，锁合稳定的编织工艺可以降低节点磨损，延缓网体老化。甄特护栏在项目对接阶段，会结合场地受力条件，匹配对应编织工艺的勾花网产品，满足项目使用需求。甄特护栏（19933186294），免费定制方案。
